應用范圍 ：水泥建材、火力發電、冶金工業、化學工業等。

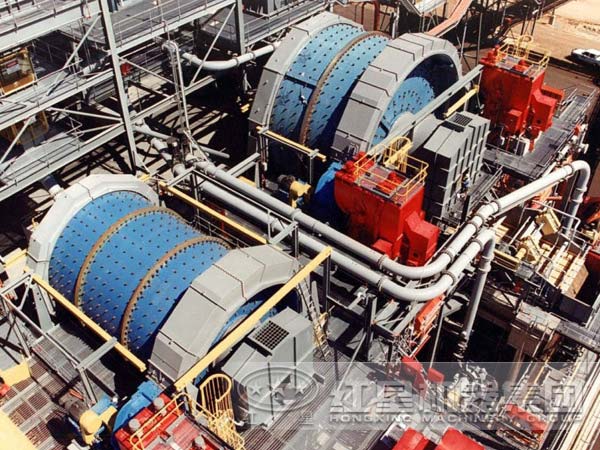

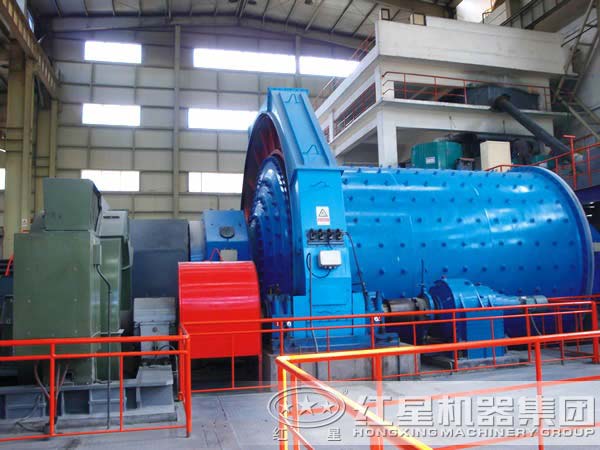

風掃煤磨主要由進料裝置、主軸承、回轉部分、傳動裝置、進出料裝置、高壓起動裝置及潤滑系統組成，用來粉磨兼烘干各種硬度物料，廣泛應用于水泥建材、火力發電、冶金工業、化學工業、工業鍋爐、陶瓷制品、化肥行業等。
首先，原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。
1、運行可靠，連續作業，生產能力大；
2、優化支撐系統，改善潤滑結構，減小系統阻力；
3、降低單產功耗，節約20-30%的電力消耗；
4、合理分配鋼球和筒體長度，增產15%-25%；
5、采用了新型材質襯板，增加耐磨性，延長襯板使用壽命，減少設備易損件更換次數；
6、進料裝置采用斜進風的百葉窗式結構，增強了磨機的熱交換能力，可以有效地防止煤磨進口的堵料現象。
| 項目 規格 （m） | Φ1.7×2.5 | Φ2.2×4.4 | Φ2.4×4.75 | Φ2.4×4.5+2 | Φ2.6×5.25+2.25 | Φ2.8×5+3 | Φ3.0×6.5+2.5 | Φ3.2×6.75+2 | Φ3.4×6+3 | Φ3.8×7+2.5 | |
| 筒體轉速(r/min) | 24.5 | 22.4 | 20.4 | 20.4 | 19.7 | 18.3 | 18.3 | 16.9 | 17.5 | 16.4 | |
| 生產能力(t/h) | 3-5 | 8-9 | 12-14 | 11-12 | 13-14 | 16-17 | 19-20 | 25-30 | 28-30 | 38-40 | |
| 進料粒度 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | ＜25 | |
| 研磨體裝載量 | 7.5 | 20 | 22 | 22.5 | 28 | 32 | 43 | 50 | 55 | 80 | |
| 主減速機 | ZD40 | ZD60 | ZD60 | ZD60 | ZD70 MBY450 |
ZD70 MBY500 |
ZD80 MBY560 |
JDX560 | JDX710 | MBY800 | |
| 主電動機(kw) | 95 | 250 | 280 | 315 | 400 | 500 | 630 | 710 | 800 | 1250 | |
| 總重量 | 29 | 46 | 54 | 76 | 98 | 107 | 124 | 148 | 162 | 215 | |
